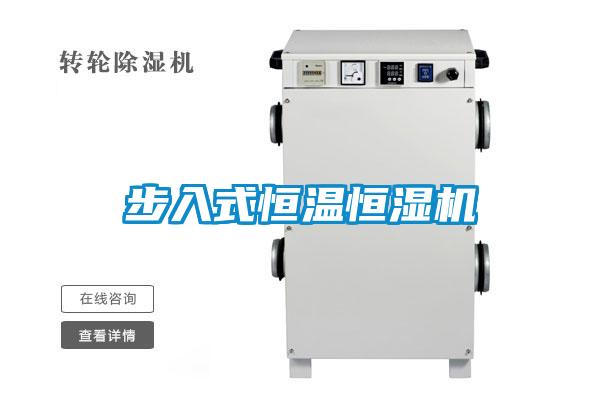

步入式恒溫恒濕機

　　型號

　　DEJG-015A

　　DEJG-018A

　　DEJG-034A

　　工作室尺寸

　　100*150*100

　　100*100*180

　　150*150*150

　　外形尺寸

　　155*205*186

　　266*155*277

　　216*195*191

　　功率（0℃）

　　13（KW）

　　14（KW）

　　15（KW）

　　性能指標

　　溫度范圍

　　A:0℃～100、120、150℃

　　波動度

　　±0.5℃

　　均勻度

　　±2℃

　　升溫速率

　　1.0～3.0℃/min

　　降溫速率

　　0.7～1.0℃/min

　　控制系統

　　控制器

　　溫濕度控制儀表采用韓國進口TEMI880,，控制器操作界面設中英文可供選擇

　　精度范圍

　　設定精度：溫度0.1℃，指示精度：溫度0.1℃

　　溫濕度傳感器

　　鉑金電阻PT100Ω/MV

　　加熱系統

　　全獨立系統，鎳鉻合金電加熱式加熱器

　　制冷系統

　　法國原裝“”全封閉風冷式復迭壓縮機制冷方式

　　循環系統

　　耐溫低噪音空調型電機.多葉式離心風輪

　　使用材料

　　外箱材質

　　采用A3鋼板噴塑

　　內箱材質

　　采用進口高級不銹鋼（SUS304）鏡面板

　　保溫材質

　　聚氨酯硬質發泡、超細玻璃纖維綿

　　門框隔熱

　　雙層耐高低溫老化硅橡膠門密封條

　　標準配置

　　多層加熱除霜附照明玻璃視窗1套、試品架2個、測試引線孔（50、100mm）1個

　　安全保護

　　漏電、短路、超溫、電機過熱、壓縮機超壓、過載、過電流保護

　　定時功能

　　0.1～999.9（H、M、S）可調

　　電源電壓

　　AC220V±10％50±0.5Hz

　　使用環境溫度

　　5℃～＋30℃≤85％R.H

　　產品功能

　　箱體

　　結構形式

　　1.該試驗室采用拼塊式一體結構，工作室位于整個箱體的前方，制冷機組位于整個箱體的后方，工作室的前邊是電器控制柜和儀表控制面板。2.箱體大門：試驗箱的大門密封采用硅橡膠條，耐高低溫，抗老化，密封性能良好。為了防止低溫試驗時門框和門的邊沿凝露或結霜，門框和門的邊沿設置有電熱除霜裝置。3.試驗孔：在箱體的左側面，Ф50測試孔1個4.箱體底部設有溢流孔，可將箱內的冷凝水聚集后排出箱外。5.觀察窗：為便于觀察箱內試品的情況，在試驗箱的大門上方設置有一個尺寸為270×320mm的中空電阻膜加熱防霜觀察窗，觀察窗的材料為多層鋼化玻璃構成的中空玻璃觀察窗。6.照明裝置：為便于對試品的觀察，試驗室內設置有1盞防爆燈用于照明；

　　門

　　單開門，800X1800（mm）

　　測試孔

　　箱體左側正中位置開有Φ50測試孔

　　觀察窗

　　270×320mm的中空電阻膜加熱防霜觀察窗

　　照明裝置

　　1盞防爆燈

　　控制系統

　　溫濕度控制儀

　　韓國原裝進口高精度彩色液晶觸摸屏智能數顯溫度控制器（TEMI880）

　　溫度控制性能

　　溫度分辨率：±0.1℃；濕度分辨率：±0.1%RH

　　溫濕度傳感器

　　進口電子式傳感器

　　運行方式

　　恒定（定點）/程序運行.

　　液位控制器

　　臺灣“凡宜”液位控制器

　　主要執行電器

　　“施耐得”交流接觸器、熱繼電器；“歐姆龍”小型繼電器

　　制冷系統

　　壓縮機

　　德國原裝進口“谷輪”半封閉制冷壓縮機，

　　油分離器

　　美國“”原裝進口

　　電磁閥

　　日本“鷺宮”原裝進口

　　銅管

　　優質無氧銅管、充氮焊接

　　能量調節

　　制冷量調節系統

　　蒸發器

　　上?！帮w翔”高效翅片式

　　冷卻方式

　　水冷

　　安裝特點

　　A、整個制冷系統均充氮保壓2.2Mpa檢漏測試；

　　B、加溫、加濕、降溫系統完全獨立

　　C、配有本公司特點，高溫制冷機回氣冷卻系統；

　　D、所有制冷系統動作程序，完全由儀表進行自動控制。

　　加熱（濕）系統

　　控溫元件

　　固態繼電器

　　加熱方式

　　優質鎳鉻合金絲電加熱器

　　加濕方式

　　鍋爐表面蒸發式加濕

　　鼓風系統

　　循環系統

　　風扇強制對流方式

　　電機

　　加長不銹鋼軸電機

　　風葉

　　離心風葉

　　減振措施

　　壓縮機

　　特種橡膠減振

　　安全裝置

　　安全報警動作

　　聲、光報警提示

　　試驗箱結構件

　　接地保護

　　試驗箱工作室

　　獨立的超溫保護系統

　　壓縮機

　　超壓保護/超溫保護/過載保護

　　加熱（濕）器

　　短路保護/過載保護

　　加濕系統

　　缺水保護

　　電源

　　過流/漏電保護

　　隨機配件

　　氣象紗帶1卷

　　隨機文件

　　保修卡/合格證/使用說明書。

　　步入式恒溫恒濕機產品特點

　　空氣

　　調節

　　方式

　　強制通風內循環，平衡調溫法（BTCH），該方法在制冷系統連續工作的情況下，中央控制系統根據所采集到的箱內溫濕度信號進行放大、模／數轉換、非線性校正后與溫濕度的設定值（目標值）進行比較，得出的偏差信號經PID運算，輸出調節信號，自動控制加熱（濕）器的輸出功率，較終使箱內的溫（濕）度達到一種動態平衡。

　　空氣

　　循環

　　裝置

　　空氣循環裝置：內置空調間、循環風道及長軸離心式通風機，使用高效的制冷機和能量調節系統，通過高效通風機進行有效的熱交換，達到實現溫度變化之目的。通過改善空氣的鼓風氣流，提高了空氣流量及加熱器表面與空氣的熱交換能力，通過出風孔口的調節，從而大幅改善了試驗箱的溫度均勻性；

　　加熱

　　方式

　　優質鎳鉻合金電加熱器；

　　冷卻

　　方式

　　多級膜片式空氣熱交換器；

　　加濕

　　方式

　　鍋爐表面蒸發式加濕

　　加濕

　　用水

　　去離子水,蒸餾水

　　步入式恒溫恒濕機產品優勢

　　制冷/除濕壓縮機

　　采用德國“比澤爾”半封閉式壓縮機構成單級制冷系統，德國“比澤爾”半封閉式壓縮機構成單級除濕系統。與同類型制冷壓縮機比較，該型號壓縮機制冷量大、噪音小、能耗低、效率高。能夠長期、穩定、可靠的運行。大大降低了用戶的使用費用，有利于降低設備的噪聲，延長設備的使用壽命，提高設備使用的經濟性。

　　制冷/除濕工作原理

　　高低制冷除濕循環均采用逆卡若循環，該循環由一個等溫過程和一個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。較后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。

　　制冷/除濕蒸發器

　　采用美國成套設備，單面焊，冷擴；

　　冷卻方式

　　水冷式。

　　制冷劑

　　采用美國“DUPONT”環保制冷劑R404A和R23；

　　其臭氧耗損系數ODP值為0。

　　步入式恒溫恒濕機測控系統工作原理

　　測量

　　溫度測量Pt100鉑金熱電阻

　　控制儀表使用方法

　　H

　　U

　　T

　　⊥54⊥

　　⊥54⊥

　　0

　　0

　　P

　　A、主控制器采用進口高清晰顯示屏、按鍵直接輸入方式.溫濕度直接顯示.高精雙回路溫度/濕度控制器。該控制器采用LCD液晶顯示觸摸控制屏，可顯示設定參數、時間、加熱器工作狀態，同時具有試驗自動運行及PID參數自整定功能。B、控制參數的設定采用人機對話方式，僅需設定溫/濕度，就可實現制冷機自動運行功能?？刂葡到y(tǒng)使用智能化控制軟件系統，具備自動組合制冷、加熱等子系統的工況，從而保證在整個溫度范圍內的高精度控制，同時達到節能、降噪的目的。C、具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。D、控制系統可選配RS232／RS485計算機通訊接口及計算機輔助控制系統所組成的上、下位機控制裝置，可實現聯機數據傳輸及遠程控制功能。操作簡便，控制可靠。韓國“三元”公司生產TEMI880，中文、人機對話液晶彩色LCD屏溫度控制儀表。（具體技術指標見附表）

　　步入式恒溫恒濕機工作條件

　　設定精度

　　溫度分辨率：0.1℃；濕度分辨率：0.1%RH

　　運行方式

　　恒定運行／程序運行

　　測量方法

　　干濕對比球法

　　功率控制

　　采用固態繼電器過零觸發調功技術，控制可靠、無噪聲、無電網污染

　　項目

　　說明

　　電壓

　　三相五線制380VAC±10%；50Hz±2%。

　　環境溫度

　　5～35℃

　　環境濕度

　　≯85%R.H；

　　大氣壓

　　86～106Kpa；

　　環境條件

　　設備現場周圍無強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它熱源直接輻射,設備水平放置通風良好的試驗室內，周圍應留有充足的空間供操作及維護之用。

　　安全保護主要優點

　　1、本試驗箱滿足國家電工安全標準，布線規范，各接線端口均有明確標注，無裸露；

　　2、工作室與各電源絕對絕緣，安全可靠；

　　3、完善的安全保護功能（如下）；

　　A、可靠的接地保護裝置

　　B、整機電源漏電/斷路/缺相/過壓/欠壓保護

　　C、加熱器/加濕器短路保護

　　D、工作室超溫保護

　　E、制冷壓縮機超壓保護

　　F、制冷壓縮機過載保護

　　G、加濕系統：缺水/防干燒保護
